Топливные элементы: экскурс в будущее

В последнее время тема топливных элементов у всех на устах. И это не удивительно, с приходом этой технологии в мир электроники она обрела новое рождение. Мировые лидеры в области микроэлектроники наперегонки представляют прототипы своих будущих продуктов, в которых будут интегрированы собственные мини электростанции. Это должно с одной стороны ослабить привязку мобильных устройств к "розетке", а с другой стороны продлить срок их автономной работы.

Кроме того часть из них работает на основе этанола, так что развитие данных технологий есть прямая польза производителям спиртных напитков – через какой десяток лет в виноводочный будут выстраиваться очереди из "айтишников", стоящих за очередной "дозой" для своего ноутбука.

Мы не можем остаться в стороне от "лихорадки" топливных элементов, охватившей Hi-Tech индустрию, и попробуем разобраться что за зверь эта технология, с чем ее едяти когда стоит ожидать ее прихода в "общепит". В этом материале мы рассмотрим путь, пройденный топливными элементами с момента открытия этой технологии до сегодняшнего дня. А также попытаемся дать оценку перспективности их внедрения и развития в будущем.

Как это было

Впервые принцип устройства топливного элемента описал еще в 1838 году Кристиан Шёнбайн (Christian Friedrich Schonbein), а уже спустя год "Философский журнал" опубликовал его статью, посвященную этой теме. Однако это были лишь теоретические изыскания. Первый же действующий топливный элемент увидел свет в 1843 году в лаборатории ученого валийского происхождения сэра Уильяма Грова (William Robert Grove). При его создании изобретатель использовал материалы сходные с теми, что применяются в современных батареях на фосфорной кислоте. Впоследствии топливный элемент сэра Грова был усовершенствован Томасом Груббом (W. Thomas Grub). В 1955 году этот химик, работавший на легендарную компанию General Electric, использовал в качестве электролита в топливном элементе ионообменную мембрану из сульфированного полистирола. Спустя лишь три года его коллега по работе Леонард Нидрах (Leonard Niedrach) предложил технологию укладки на мембрану платины, выступавшей в роли катализатора в процессе окисления водорода и поглощения кислорода.

"Отец" топливных элементов Кристиан Шёнбайн

Эти принципы легли в основу нового поколения топливных элементов, называемых в честь их создателей элементы "Грубб-Нидрах". Компания General Electric продолжила разработки в этом направлении, в рамках которых при содействии NASA и авиационного гиганта McDonnell Aircraft был создан первый коммерческий топливный элемент. На новую технологию обратили внимание за океаном. И уже в 1959 году британец Фрэнсис Бейкон (Francis Thomas Bacon) представил стационарный топливный элемент мощностью 5 кВт. Его патентованные разработки были в последствии лицензированы американцами и использовались в космических кораблях NASA в системах питания и снабжения питьевой водой. В том же году американец Гарри Ириг (Harry Ihrig) построил первый трактор на топливных элементах (общая мощность 15 кВт). В качестве электролита в батареях использовался гидроксид калия, а в роли реагентов применялись сжатый водород и кислород.

Топливные элементы использовалась в ходе космической программы Apollo

Топливные элементы использовалась в ходе космической программы Apollo

Впервые "на поток" выпуск стационарных топливных элементов для коммерческих целей поставила компания UTC Power, предлагавшая системы резервного электроснабжения для больниц, университетов и бизнес-центров. Эта компания, являющаяся мировым лидеров в этой области, до сих пор выпускает подобные решения мощностью до 200 кВт. Она же является главным поставщиком топливных элементов для NASA. Ее продукция широко использовалась в ходе космической программы Apollo и до сих пор востребована в рамках программы Space Shuttle. UTC Power также предлагает и топливные элементы "широкого потребления", находящие широкое применение в транспортных средствах. Ею впервые был создан топливный элемент, позволяющий получать ток при отрицательных температурах благодаря использованию протонообменной мембраны.

Как это работает

Исследователи экспериментировали с различными веществами в качестве реагентов. Однако основные принципы работы топливных элементов, несмотря на существенно отличающиеся эксплуатационные характеристики, остаются неизменными. Любой топливный элемент представляет собой устройство электрохимического преобразования энергии. Оно вырабатывает электричество из некого количества топлива (со стороны анода) и окислителя (со стороны катода). Реакция протекает в присутствии электролита (вещество содержащее свободные ионы и ведущее себя как электропроводящая среда). В принципе в любом таком устройстве есть некие реагенты поступающие в него и продукты их реакции, выводимые после осуществления электрохимической реакции. Электролит в данном случае служит лишь средой для взаимодействия реагентов и не меняется в топливном элементе. Исходя из такой схемы идеальный топливный элемент должен работать так долго, пока есть подача необходимых для реакции веществ.

Здесь нельзя путать топливные элементы с обычными батарейками. В первом случае для производства электричества потребляется некое "топливо", которое в последствии нужно заправлять вновь. В случае же с гальваническими элементами электричество хранится в замкнутой химической системе. В случае с аккумуляторами подача тока позволяет осуществить обратную электрохимическую реакцию и вернуть реагенты в исходное состояние (т.е. зарядить его). Возможны различные комбинации топлива и окислителя. Например, в водородном топливном элементе в качестве реагентов используется водород и кислород (окислитель). Нередко в качестве топлива используются гидрокарбонаты и спирты, а в роли оксидантов выступают воздух, хлор и двуокись хлора.

Схема работы PEMFC

Схема работы PEMFC

Реакция катализа, проходящая в топливном элементе, выбивает электроны и протоны из топлива, а движущиеся электроны образуют электрический ток. В роли катализатора, ускоряющего реакцию, в топливных элементах как правило используются платина или ее сплавы. Другой каталитический процесс возвращает электроны, объединяя их с протонами и окислителем, в результате чего образуются продукты реакции (выбросы). Как правило эти выбросы представляют собой простые вещества: воду и углекислый газ.

В традиционном топливном элементе с протонообменной мембраной (PEMFC) полимерная протонопроводящая мембрана разделяет стороны анода и катода. Со стороны катода водород диффундирует на анодный катализатор, где из него в последствии выделяются электроны и протоны. Протоны затем проходят через мембрану к катоду, а электроны, неспособные следовать за протонами (мембрана электрически изолирована), направляются по цепи внешней нагрузки (система энергоснабжения). На стороне катодного катализатора кислород вступает в реакцию с протонами, прошедшими через мембрану, и электронами, поступающими по цепи внешней нагрузки. В результате этой реакции получается вода (в виде пара или жидкости). Например, продуктами реакций в топливных элементах, использующих углеводородное топливо (метанол, дизельное топливо), являются вода и двуокись углерода.

Топливные элементы практически всех типов страдают от электрических потерь, вызванных как естественным сопротивлением контактов и элементов топливного элемента, так и электрическим перенапряжением (дополнительная энергия, необходимая для осуществления исходной реакции). В ряде случаев полностью избежать этих потерь не возможно и иногда "овчинка не стоит выделки", однако чаще всего их можно свести к допустимому минимуму. Вариантом решения этой проблемы является использование комплектов из этих устройств, в которых топливные элементы, в зависимости от предъявляемых к системе электроснабжения требований, могут подключаться параллельно (больший ток) или последовательно (большее напряжение).

Виды топливных элементов

Видов топливных элементов великое множество, однако мы постараемся вкратце остановиться на наиболее распространенных из них.

Щелочные топливные элементы (AFC)

Алкалайновые или щелочные топливные элементы, называемые также как элементы Бэкона в честь их британского "отца", являются одной из наиболее хорошо разработанной технологией топливных элементов. Именно эти устройства помогли человеку ступить на Луну. Вообще NASA использует топливные элементы этого типа уже с середины 60-ых годов прошлого века. AFC потребляют водород и чистый кислород, производя питьевую воду, тепло и электричество. Во многом благодаря тому, что эта технология прекрасно отработана, у нее один из наивысших показателей эффективности среди подобных систем (потенциал около 70%).

Схема работы щелочного топливного элемента

Схема работы щелочного топливного элемента

Однако у этой технологии есть и свои недостатки. Из-за специфики использования в качестве электролита жидкого щелочного вещества, которое не блокирует углекислый газ, возможно вступление в реакцию гидроксида калия (один из вариантов используемого электролита) с этим составляющим обычного воздуха. В результате может получиться ядовитое соединение карбонад калия. Во избежание этого необходимо использовать либо чистый кислород, либо производить очистку воздуха от углекислого газа. Естественно, это сказывается на стоимости подобных устройств. Однако не смотря даже на это, AFC являются самыми дешевыми в производстве топливными элементами, доступными сегодня.

Прямой борогидридный топливные элементы (DBFC)

Этот подтип щелочных топливных элементов использует в качестве топлива борогидрид натрия. Однако в отличие от обычных AFC на водороде, у этой технологии есть одно существенное преимущество - отсутствие риска получения ядовитых соединений после контакта с углекислым газом. Однако продуктом его реакции является вещество бура, широко используемое в моющих средствах и мыле. Бура относительно не токсична.

DBFC можно сделать даже дешевле традиционных топливных элементов, поскольку они не требуют дорогих платиновых катализаторов. К тому же они обладают большей энергетической плотностью. Подсчитано, что производства килограмма борогидрида натрия обходится в $50, но если организовать его массовое производство и наладить переработку буры, то эту планку можно снизить в 50 раз.

Топливные элементы на металлических гидридах (MHFC)

Этот подкласс щелочных топливных элементов в настоящее время активно изучается. Особенностью этих устройств является способность химически хранить водород внутри топливного элемента. Такой же способностью обладает и прямой борогидридный топливный элемент, но в отличие от него MHFC заполняется чистым водородом.

Среди отличительных характеристик этих топливных элементов можно выделить следующие:

  • способность перезаряжаться от электрической энергии;
  • работа при низких температурах - до -20°C;
  • длительный срок хранения;
  • быстрый "холодный" старт;
  • способность некоторое время работать без внешнего источника водорода (на время замены топлива).



Не смотря на то, что многие компании работают над созданием массовых MHFC, пока эффективность прототипов недостаточно высока в сравнении с конкурирующими технологиями. Один из наилучших показателей плотности тока для этих топливных элементов составляет 250 миллиампер на квадратный сантиметр, при этом обычные топливные элементы стандарта PEMFC обеспечивают плотность тока в 1 ампер на квадратный сантиметр.

Электро-гальванические топливные элементы (EGFC)

Химическая реакция в EGFC проходит при участии гидроксида калия и кислорода. Это создает электрический ток между свинцовым анодом и позолоченным катодом. Напряжение, выдаваемое электро-гальваническим топливным элементом, прямо пропорционально количеству кислорода. Эта особенность позволила EGFC найти широкое применение в качестве устройств проверки концентрации кислорода в аквалангах и медицинском оборудовании. Но именно благодаря этой зависимости у топливных элементов на гидроксиде калия весьма ограниченный срок эффективной работы (пока концентрация кислорода велика).

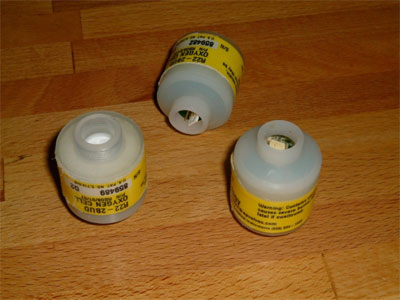

EGFC используемые аквалангистами

EGFC используемые аквалангистами

Первые сертифицированные устройства проверки концентрации кислорода на EGFC стали массово доступны в 2005 году, но тогда не снискали большой популярности. Выпущенная спустя два года существенно модифицированная модель была гораздо успешнее и даже получила приз за "инновацию" на специализированной выставке дайверов в Флориде. В настоящее время их используют такие организации как NOAA (National Oceanic and Atmospheric Administration) и DDRC (Diving Diseases Research Centre).

Прямые топливные элементы на муравьиной кислоте (DFAFC)

Эти топливные элементы являются подтипом PEMFC-устройств с прямой подачей муравьиной кислоты. Благодаря своим специфическим особенностям эти топливные элементы имеют большие шансы в будущем стать главным средством питания такой портативной электроники, как ноутбуки, сотовые телефоны и т.д.

Как и метанол, муравьиную кислоту напрямую подают в топливный элемент без специальной стадии очистки. Хранить это вещество также намного безопаснее, чем, например, водород, к тому же не требуется обеспечивать какие-либо специфические условия хранения: муравьиная кислота является жидкостью при нормальной температуре. Более того, у этой технологии есть и два неоспоримых преимущества перед прямыми метаноловыми топливными элементами. Во-первых, в отличие от метанола, муравьиная кислота не просачивается через мембрану. Поэтому эффективность DFAFC по определению должна быть выше. Во-вторых, в случае разгерметизации, муравьиная кислота не столь опасна (метанол может вызывать слепоту, а при сильной дозировке и смерть).

Что интересно, до недавнего времени многие ученые не рассматривали эту технологию как имеющую практическое будущее. Причиной, побудившей исследователей на многие годы "поставить крест" на муравьиной кислоте, было высокое электрохимическое перенапряжение, приводившее к существенным электрическим потерям. Но результаты недавних экспериментов показали, что причина такой неэффективности была в использовании платины в качестве катализатора, которая традиционно широко применялась для этих целей в топливных элементах. После того, как ученые из Иллинойсского Университета провели ряд опытов с другими материалами, оказалось, что в случае применения палладия в качестве катализатора продуктивность DFAFC выше, чем у эквивалентных прямых метанольных топливных элементов. В настоящее время правами на эту технологию обладает американская компания Tekion, предлагающая линейку своих продуктов Formira Power Pack для устройств микроэлектроники. Эта система представляет собой "дуплекс", состоящий из аккумуляторной батареи и собственно топливного элемента. После того, как запас реагентов в картридже, заряжающем батарейку, иссякает, пользователь просто меняет его на новый. Таким образом он становится полностью независим от "розетки". Согласно обещаниям производителя, время между зарядами увеличится вдвое при том, что технология обойдется лишь на 10-15% дороже обычных батареек. Единственным серьезным препятствием на пути этой технологии может стать то, что ее поддерживает компания средней руки и ее попросту могут "завалить" конкуренты большего масштаба, представляющие свои технологии, которые могут даже уступать DFAFC по ряду параметров.

Прямые метанольные топливные элементы (DMFC)

Эти топливные элементы являются подвидом устройств с протонообменной мембраной. В них используется метанол, заправляемый в топливный элемент без дополнительной очистки. При этом метиловый спирт гораздо проще хранить и он не взрывоопасен (хотя он горюч и может вызывать слепоту). При этом у метанола энергетическая емкость существенно выше, чем у сжатого водорода.

Однако из-за того, что метанол способен просачиваться через мембрану, эффективность DMFC при больших объемах топлива невелика. И хотя по этой причине они не годятся для транспорта и крупных установок, эти устройства прекрасно подходят на роль заменителей аккумуляторных батарей на мобильных устройствах.

Топливные элементы на обработанном метаноле (RMFC)

Топливные элементы на обработанном метаноле отличаются от DMFC лишь тем, что в них метанол на стадии предшествующей выработке электричества преобразуется в водород и углекислый газ. Это происходит в специальном устройстве именуемом топливный процессор. После этой предварительной стадии (реакция осуществляется при температуре выше 250°C), водород ступает в реакцию окисления, в результате которой образуется вода и вырабатывается электричество.

Схема работы RMFC

Схема работы RMFC

Использование метанола в RMFC обусловлено тем, что он является природным носителем водорода, и при достаточно низкой температуре (по сравнению с другими веществами) может быть разложен на водород и углекислый газ. Поэтому эта технология и более совершена, чем DMFC. Топливные элементы на обработанном метаноле позволяют добиться большей эффективности, их компактности и работы при температурах ниже нуля.

Прямые этанольные топливные элементы (DEFC)

Еще один представитель класса топливных элементов с протонообменной решеткой. Как следует из названия, этанол поступает в топливный элемент минуя стадии дополнительной очистки или разложения на более простые вещества. Первый плюс этих устройств - это использование этилового спирта вместо токсичного метанола. Это означает, что не нужно вкладывать огромные деньги в налаживание этого топлива.

Энергетическая плотность спирта приблизительно на 30% выше, чем у метанола. К тому же его можно получать в больших количествах из биомассы. В целях снижения стоимости топливных элементов на этаноле, активно ведется поиск альтернативного материала катализатора. Платина, традиционно используемая в топливных элементах для этих целей, слишком дорога и является существенным препятствием на пути массового внедрения этих технологий. Решением этой проблемы могут стать катализаторы из смеси железа, меди и никеля, демонстрирующие в экспериментальных системах впечатляющие результаты.

Цинково-воздушные топливные элементы (ZAFC)

ZAFC для производства электрической энергии используют окисление цинка кислородом из воздуха. Эти топливные элементы недороги в производстве и обеспечивают достаточно высокую плотность энергии. В настоящее время их используют в слуховых аппаратах и экспериментальных электрических автомобилях.

Со стороны анода находится смесь частичек цинка с электролитом, а со стороны катода вода и кислород из воздуха, которые реагируют друг с другом и образуют гидроксил (его молекула представляет собой атом кислорода и атом водорода, между которыми существует ковалентная связь). В результате реакции гидроксила с цинковой смесью высвобождаются электроны, идущие к катоду. Максимальное напряжение, которое выдается такими топливными элементами, - это 1.65 В, но, как правило, его искусственно снижают до 1.4–1.35 В, ограничивая доступ воздуха в систему. Конечными продуктами этой электрохимической реакции являются оксид цинка и вода.

Возможно использование этой технологии, как в батарейках (без перезарядки), так и в топливных элементах. В последнем случае, камера со стороны анода очищается и заполняется вновь цинковой пастой. В целом, технология ZAFC зарекомендовали себя как простые и надежные элементы питания. Их неоспоримым плюсом является возможность управлять реакцией лишь регулируя подачу воздуха в топливный элемент. Многие исследователи рассматривают цинково-воздушные топливные элементы в качестве будущего главного источника питания электрических транспортных средств.

Микробные топливные элементы (MFC)

Идея использовать бактерии на благо человечества не нова, хотя до претворения этих задумок в жизнь дошло недавно. В настоящее время активно изучается вопрос коммерческого использования биотехнологий для производства различных продуктов (например, выработка водорода из биомассы), нейтрализации вредных веществ и производства электроэнергии. Микробные топливные элементы, еще именуемые биологическими, представляют собой биологическую электрохимическую систему, вырабатывающую электрический ток благодаря использованию бактерий. Эта технология основана на катаболизме (разложение сложной молекулы на более простую с выделением энергии) таких веществ как глюкоза, ацетат (соль уксусной кислоты), бутират (соль масляной кислоты) или сточные воды. Благодаря их окислению, высвобождаются электроны, которые передаются на анод, после чего по проводнику выработанный электрический ток поступает к катоду.

В таких топливных элементах как правило используются медиаторы, улучшающие проходимость электронов. Проблема в том, что вещества, играющие роли медиаторов, дороги и токсичны. Однако, в случае использования электрохимически активных бактерий, нужда в медиаторах отпадает. Такие "без медиаторные" микробные топливные элементы начали создавать совсем недавно и потому, пока далеко не все их свойства хорошо изучены.

Shewanella putrefaciens - типичная электрохимически активная бактерия

Shewanella putrefaciens - типичная электрохимически активная бактерия

Несмотря на препятствия, которые MFC еще только предстоит преодолеть, у этой технологии огромный потенциал. Во-первых, "топливо" найти не представляет особого труда. И более того, сегодня вопрос очистки сточных вод и утилизации многих отходов стоит очень остро. Применение этой технологии могло бы решить обе эти проблемы. Во-вторых, теоретически ее эффективность может быть очень высокой. Главной проблемой для инженеров микробных топливных элементов являются, и собственно важнейший элемент этого устройства, микробы. И пока микробиологи, получающие многочисленные гранды на исследования, ликуют, писатели-фантасты тоже потирают руки, предвкушая успех книг, посвященных последствиям "выхода в свет" неправильных микроорганизмов. Естественно, что риск вывести что-то такое, что "переваривало" бы не только не нужные отходы, но и что-то ценное, есть. Поэтому в принципе, как и в случае с любыми новыми биотехнологиями, люди относятся к идее носить в кармане коробочку, кишащую бактериями, с опаской.

Применение

Стационарные бытовые и промышленные электростанции

Топливные элементы находят широкое применение в качестве источников энергии во всевозможных автономных системах, как, например, космические корабли, удаленные метеостанции, военные объекты и т.д. Главное преимущество такой системы электроснабжения, чрезвычайно высокая по сравнению с другими технологиями надежность. Ввиду отсутствия в топливных элементах подвижных частей и каких-либо механизмов надежность систем энергоснабжения может достигать 99.99%. К тому же, в случае использования водорода в качестве реагента можно добиться очень малого веса, что в случае с космическим оборудованием, является одним из важнейших критериев.

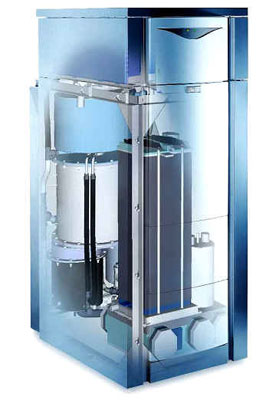

Тепло-электроустановка на топливных элементах

Тепло-электроустановка на топливных элементах

В последнее время все большее распространение получают комбинированные тепло-электро установки, широко используемые в жилых домах и офисах. Особенность этих систем заключается в том, что они постоянно вырабатывают электричество, которое если не потребляется сразу, то используется для нагрева воды и воздуха. Не смотря на то, что электрическое КПД таких установок лишь 15-20%, этот недостаток компенсируется тем, что неиспользованное электричество идет на производство тепла. В целом же энергетический КПД подобных комбинированных систем составляет около 80%. Одним из лучших реагентов для подобных топливных элементов служит фосфорная кислота. Эти установки обеспечивают энергетическое КПД на уровне 90% (35-50% электричество и остальное тепловая энергия).

Транспорт

Энергетические системы на базе топливных элементов широко используются и на транспорте. К слову немцы одними из первых начали устанавливать топливные элементы на транспортные средства. Так первая в мире коммерческая лодка, оборудованная такой установкой, дебютировала восемь лет назад. Это небольшое судно окрещенное "Hydra" и рассчитанное на перевозку до 22 пассажиров было спущено на воду вблизи бывшей столицы ФРГ в июне 2000 года. В качестве энергонесущего реагента выступает водород (щелочной топливный элемент). Благодаря использованию алкалайновых (щелочных) топливных элементов, установка способна вырабатывать ток при температурах до –10°C и не "боится" соленой воды. Лодка "Hydra", приводимая в движение электрическим двигателем мощностью 5 кВт, способна развивать скорость до 6 узлов (около 12 км/ч).

'Лодка

Лодка "Hydra"

Гораздо большее распространение получили топливные элементы (в частности на водороде) на наземном транспорте. Вообще водород уже достаточно давно используется в качестве топлива для автомобильных двигателей, и в принципе обычный двигатель внутреннего сгорания достаточно легко переоборудовать на использование этого альтернативного вида топлива. Однако традиционное сжигание водорода менее эффективно, чем выработка электричества путем осуществления химической реакции между водородом и кислородом. И в идеале водород в том случае, если он будет использоваться в топливных элементах, будет абсолютно безопасен для природы или как говорят "дружелюбен к окружающей среде", поскольку в процессе химической реакции не выделяется углекислого газа или иных веществ, умиляющих "парниковый эффект".

Правда здесь, как и следовало ожидать, есть несколько больших "но". Дело в том, что многие технологии получения водорода из не возобновляемых ресурсов (природный газ, уголь, нефтепродукты) не столь безвредны для окружающей среды, поскольку в их процессе выделяется большое количество двуокиси углерода. Теоретически если для его получения использовать возобновляемые ресурсы, то тогда вредных выбросов не будет вовсе. Однако в этом случае существенно возрастает себестоимость. По мнению многих экспертов, по этим причинам потенциал водорода, как заменителя бензина или природного газа весьма ограничен. Уже сейчас есть менее дорогостоящие альтернативы и, скорее всего, топливным элементам на первом элементе периодической таблицы так и не удаться стать массовым явлением на транспортных средствах.

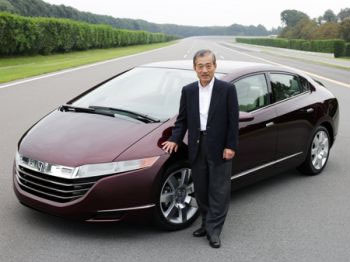

Массовые Honda на водородных топливных элементах появятся в 2018 году

Массовые Honda на водородных топливных элементах появятся в 2018 году

Производители автомобилей достаточно активно экспериментируют с водородом в качестве источника энергии. И главной причиной тому служит достаточно жесткая позиция ЕС в отношении вредных выбросов в атмосферу. Подгоняемые все более строгими ограничениями, вводимыми в Европе, компании Daimler AG, Fiat и Ford Motor Company представили свое видение будущего топливных элементов в автомобиле строении, оборудовав подобными силовыми установками свои базовые модели. Еще один европейский автогигант Volkswagen в настоящее время готовит свой автомобиль на топливных элементах. Не отстают от них японские и южно-корейские фирмы. Впрочем, далеко не все ставят на эту технологию. Многие предпочитают модифицировать двигатели внутреннего сгорания или комбинировать их с электрическими моторами, работающими от аккумуляторов. По этому пути пошли Toyota, Mazda и BMW. Что до американских компаний, то помимо Ford с его моделью Focus, несколько автомобилей на топливных элементах представила и General Motors. Все эти начинания находят активное поощрение со стороны многих государств. Так, например, в США действует закон, согласно которому выходящий на рынок новый гибридный автомобиль освобождается от налогов, что может составлять вполне приличную сумму, ведь как правило подобные автомобили дороже своих собратьев с традиционными двигателями внутреннего сгорания. Таким образом, гибриды как покупка становятся еще привлекательнее. Правда пока этот закон касается лишь выходящих на рынок моделей до достижения уровня продаж в 60000 автомобилей, после чего льгота автоматически отменяется.

Электроника

Не так давно топливные элементы начали находить все более широкое применение в ноутбуках, мобильных телефонах и прочих мобильных электронных устройствах. Поводом тому послужила стремительно возрастающая прожорливость предназначенных для длительной автономной работы девайсов. В результате использования в телефонах больших сенсорных экранов, мощных аудио средств и внедрения поддержки Wi-Fi, Bluetooth и прочих высокочастотных беспроводных протоколов связи, изменились и требования к емкости батарей. И, хотя аккумуляторы со времен первых сотовых телефонов шагнули далеко вперед, с точки зрения емкости и компактности (иначе сегодня болельщиков не пускали бы на стадионы с этим оружием с функцией связи), все равно они не поспевают ни за миниатюризацией электронных схем, ни за желанием производителей встроить в свои продукты все больше функций. Еще одним существенным недостатком нынешних аккумуляторных батарей является их долгий срок зарядки. Все приводит к тому, что чем больше в телефоне или карманном мультимедийном проигрывателе возможностей, призванных повысить автономность его владельца (беспроводной Интернет, навигационные системы и т.д.), тем более зависимым от "розетки" становиться это устройство.

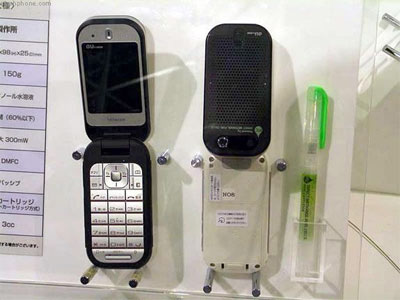

Прототип мобильного телефона на метаноле

Прототип мобильного телефона на метаноле

Про ноутбуки, гораздо меньше ограниченных в максимальных размерах, и говорить нечего. Уже достаточно давно сформировалась ниша сверхпроизводительных лэптопов, вообще не предназначенных для автономной работы, если не считать таковой перенос из одного офиса в другой. И даже самые экономичные представители ноутбучного мира с трудом могут обеспечить полный рабочий день автономной работы. Поэтому вопрос поиска альтернативы традиционным аккумуляторным батареям, которая была бы не дороже, но и гораздо эффективнее, стоит очень остро. И решением этой проблемы в последнее время занимаются ведущие представители отрасли. Не так давно были представлены коммерческие топливные элементы на метаноле, массовые поставки которых могут быть начаты уже в следующем году.

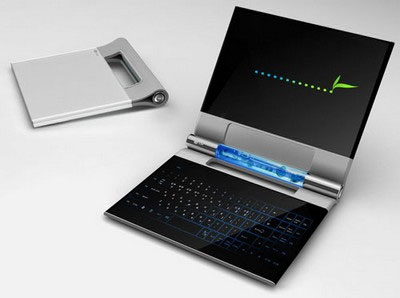

Ноутбук LG и его зарядное устройство на топливных элементах

Ноутбук LG и его зарядное устройство на топливных элементах

Выбор исследователей пал на метанол, а не на водород, по некоторым причинам. Хранить метанол гораздо проще, поскольку для этого не нужно создавать высокое давление или обеспечивать специальный температурный режим. Метиловый спирт является жидкостью при температуре от -97.0°C до 64.7°C. При этом удельная энергия, содержащаяся в N-ом объеме метанола на порядок больше, чем в том же объеме водорода, находящегося под высоким давлением. Технология прямого метанольного топливного элемента, широко используемая в мобильных электронных устройствах, подразумевает применение метилового спирта после простого заполнения емкости топливного элемента минуя процедуру каталитического преобразования (отсюда и название "прямой метанольный"). Это также является серьезным преимуществом этой технологии.

Впрочем, как и стоило ожидать, и на все эти плюсы нашлись свои минусы, которые существенно ограничили сферу ее применения. Ввиду того, что все же эта технология до сих пор не полностью отработана, не решенным остается проблема невысокой эффективности подобных топливных элементов, вызываемой "просачиванием" метанола через материал мембраны. К тому же у них не впечатляющие динамические характеристики. Непросто разрешить и что делать с углекислым газом, вырабатываемым у анода. Современные DMFC-устройства не способны вырабатывать большую энергию, однако имеют высокую энергетическую емкость для небольшого объема вещества. Это означает, что хотя энергии много пока не получить, прямые метанольные топливные элементы могут ее вырабатывать длительное время. Это не позволяет им из-за невысокой мощности находить прямое применение в транспортных средствах, но делает их почти идеальным решением для мобильных устройств, для которых критичным является срок автономной работы.

Последние тенденции

Хотя топливные элементы для транспортных средств выпускают уже давно, до сих пор эти решения так и не стали массовыми. Причин тому немало. И главные из них - это экономическая нецелесообразность и неготовность производителей поставить выпуск приемлемого по цене топлива на поток. Попытки же форсировать естественный процесс перехода на возобновляемые источники энергии, как и можно было ожидать, не привели ни к чему хорошему. Конечно, причина резкого роста цен на сельскохозяйственную продукцию скрыта скорее не в том, что ее массово начали превращать в биотопливо, а в том, что многие страны Африки и Азии не способны производить достаточное количество продуктов даже для удовлетворения внутреннего спроса продуктов.

Очевидно, что отказ от использования биотоплива не приведет к существенному улучшению ситуации на мировом продовольственном рынке, а наоборот - может нанести удар по европейским и американским фермерам, впервые за многие годы получивших возможность неплохо зарабатывать. Но нельзя списывать со счетов и этический аспект этого вопроса некрасиво заправлять "хлеб" в баки, когда миллионы людей голодают. Потому в частности европейские политики теперь будут более прохладно относится к биотехнологиям, что уже подтверждается пересмотром стратегии по переходу на возобновляемых источников энергии.

В этой ситуации наиболее перспективной сферой применения для топливных элементов должна стать микроэлектроника. Именно здесь у топливных элементов наибольшие шансы закрепиться. Во-первых, люди, приобретающие сотовые телефоны, в большей степени готовы к экспериментам, чем, скажем, покупатели автомобилей. А во-вторых, они готовы тратить деньги и как правило не прочь "спасти мир". Подтверждением тому может служить ошеломительный успех красной "Боно"-версии плеера iPod Nano, часть денег от продаж которого поступала на счета Красного креста.

"Боно"-версия плеера Apple iPod Nano

Среди обративших свой взор на топливные элементы для портативной электроники как фирмы, ранее специализировавшиеся на создании топливных элементов и теперь просто открывших новую сферу их применения, так и ведущие производители микроэлектроники. Например, недавно компания MTI Micro, перепрофилировавшая свой бизнес на производство метанольных топливных элементов для мобильных электронных устройств, объявила о том, что в 2009 году начнет их массовое производство. Она же представила и первое в мире GPS-устройство на метаноловых топливных элементах. По мнению представителей этой фирмы, в скором будущем ее продукция полностью заменит традиционные ионно-литиевые батареи. Правда, первое время они будут недешевы, но эта проблема сопутствует любой новой технологии.

Метаноловый топливный элемент MTI Micro

Метаноловый топливный элемент MTI Micro

Для компании вроде Sony, недавно продемонстрировавшей свой вариант DMFC устройства питающего мультимедийную систему 1Seg, эти технологии в новинку, однако они всерьез намерены не затеряться на новом перспективном рынке. В свою очередь Sharp пошла еще дальше и с помощью своего прототипа топливного элемента недавно установила мировой рекорд удельной энергетической емкости для одного кубического сантиметра метилового спирта в 0.3 Вт. Компаниям-производителям этих топливных элементов пошли на встречу даже правительства многих стран. Так аэропорты в США, Канады, Великобритании, Японии и Китая не смотря на токсичность и горючесть метанола, отменили ранее действовавшие ограничения на его провоз в салоне самолета. Конечно, это допустимо только для сертифицированных топливных элементов емкостью не более 200 мл. Все же это в очередной раз подтверждает интерес к этим разработкам со стороны не только энтузиастов, но и государств.

Sony 1Seg

Sony 1Seg

Правда производители все же стараются перестраховываться и предлагают топливные элементы в основном в качестве резервной системы питания. Одним из таких решений является комбинация топливного элемента и аккумуляторной батареи: пока топливо есть, оно постоянно заряжает аккумулятор, а посте того, как оно заканчивается, пользователь просто заменяет пустой картридж на новую емкость с метанолом. Еще одним популярным направлением является создание зарядных устройств на топливных элементах. Ими можно пользоваться в пути. При этом они очень быстро могут заряжать аккумуляторы. Другими словами в будущем возможно каждый будет носить такую "розетку" в кармане. Такой подход может быть особенно актуален в случае с мобильными телефонами. В свою очередь ноутбуки вполне могут в обозримом будущем обзавестись встроенными топливными элементами, которые и если не полностью заменят зарядку от "розетки", то хотя бы станут ей серьезной альтернативой.

Так согласно прогнозу крупнейшей химической компании Германии BASF, недавно объявившей о начале строительства в Японии своего центра разработки топливных элементов, к 2010 году рынок этих устройств составит $1 миллиард. При этом ее аналитики предсказывают рост рынка топливных элементов до $20 миллиардов уже к 2020 году. К слову в этом центре BASF планирует разрабатывать топливные элементы для портативной электроники (в частности ноутбуков) и стационарных энергетических систем. Место для этого предприятия выбрано не случайно ¬ главными покупателями этих технологий немецкая компания видит именно местные фирмы.

Вместо заключения

Конечно, ждать от топливных элементов, что они станут заменой существующей системы энергоснабжения, не стоит. Во всяком случае в обозримом будущем. Это палка о двух концах: портативные электростанции конечно эффективнее, ввиду отсутствия потерь, связанных с доставкой электричества к потребителю, но при этом стоит и учесть, что стать серьезным конкурентом централизованной системе энергоснабжения они смогут лишь если будет создана централизованная система поставки топлива для этих установок. То есть "розетку" в конечном итоге должна заменить некая труба, поставляющая нужные реагенты в каждый дом и каждый закуток. А это уже не совсем та свобода и независимость от внешних источников тока, о которых говорят производители топливных элементов.

У этих устройств есть неоспоримое преимущество в виде скорости зарядки - попросту сменил картридж с метанолом (в крайнем случае, откупорил трофейный Jack Daniel's) в фотоаппарате, и опять вприпрыжку по лестницам Лувра. С другой стороны, если, скажем, обычный телефон будет заряжаться за два часа и будет требовать перезарядки каждые 2-3 дня, то вряд ли альтернатива в виде смены картриджа, продаваемого лишь в специализированных магазинах, даже раз в две недели будет уж так востребована массовым пользователем. И, конечно же, пока эти сокрытые в безопасный герметический контейнер пару сотен миллилитров топлива дойдут до конечного потребителя, его цена успеет основательно подрасти. С этим удорожанием возможно будет бороться лишь масштабом производства,¬ а будет ли этот масштаб востребован на рынке? И пока не выбран оптимальный вид топлива, решить эту проблему будет весьма проблематично.

С другой стороны комбинация традиционной зарядки от "розетки", топливных элементов и иных альтернативных систем энергоснабжения (например, солнечные батареи) может стать тем решением проблемы диверсификации источников питания и перехода на экологические их виды. Впрочем, на определенной группе электронных продуктов топливные элементы могут найти широкое применение. Подтверждением тому служит то, что компания Canon недавно запатентовала собственные топливные элементы для цифровых камер и озвучила стратегию внедрения этих технологий в свои решения. Что до лэптопов, то, если до них в скором будущем и дойдут топливные элементы, то вероятнее всего лишь в качестве системы резервного питания. Сейчас, например, речь идет в основном лишь о внешних модулей зарядки, дополнительно подключаемых к ноутбуку.

Но эти технологии имеют огромные перспективы развития в долгосрочной перспективе. В частности в свете угрозы нефтяного голода, который может наступить в ближайшие несколько десятилетий. В этих условиях важнее, даже не то насколько дешевым будет производство топливных элементов, а насколько производство топлива для них будет независимо от нефтехимической отрасли и сможет ли покрыть потребность в нем.
